Flowchart là gì? Ký hiệu & cách vẽ

Trả lời nhanh: Flowchart (lưu đồ) là sơ đồ dùng các ký hiệu hình học chuẩn hóa - như hình bầu dục, hình chữ nhật và hình thoi - để mô tả từng bước của một quy trình theo đúng trình tự logic. Các bước được nối bằng mũi tên chỉ hướng dòng chảy, giúp mọi người cùng hiểu quy trình trực quan.

Khi bạn cần mô tả "khách gọi vào thì xử lý thế nào", viết một đoạn văn dài thường gây rối và dễ bỏ sót trường hợp. Một flowchart giải quyết điều đó: nhìn vào hình là thấy ngay luồng đi, điểm rẽ nhánh và điểm kết thúc. Đây là lý do flowchart trở thành ngôn ngữ chung của dân vận hành, lập trình viên và cả người thiết kế kịch bản tổng đài AI.

Bài viết này dành cho người mới tìm hiểu về lưu đồ, nhân viên vận hành tổng đài và bất kỳ ai cần vẽ luồng quy trình - kịch bản gọi - cây IVR cho doanh nghiệp.

Flowchart là gì?

Flowchart (tiếng Việt gọi là lưu đồ hoặc sơ đồ khối) là một dạng sơ đồ biểu diễn trực quan một thuật toán, một quy trình làm việc hoặc một luồng xử lý. Mỗi bước trong quy trình được thể hiện bằng một ký hiệu hình học riêng, các bước nối với nhau bằng mũi tên thể hiện thứ tự và hướng đi của dòng chảy công việc.

Khái niệm lưu đồ được hệ thống hóa từ những năm 1920 trong lĩnh vực kỹ nghệ công nghiệp, sau đó được tổ chức tiêu chuẩn ANSI (American National Standards Institute) và ISO 5807:1985 chuẩn hóa thành bộ ký hiệu dùng chung. Nhờ có chuẩn này, một flowchart vẽ ở Việt Nam và một flowchart vẽ ở Mỹ vẫn dùng chung "bảng chữ cái" hình học.

Mục đích cốt lõi của flowchart là biến một quy trình trừu tượng (vốn nằm trong đầu người làm) thành một bản đồ ai cũng đọc được. Điều này đặc biệt quan trọng khi nhiều người cần phối hợp: nhân viên mới, lập trình viên, người quản lý và cả phần mềm tự động đều nhìn vào cùng một lưu đồ để hiểu đúng việc cần làm.

Các ký hiệu flowchart cơ bản

Bạn không cần học hết hàng chục ký hiệu. Chỉ cần nắm vững 6 ký hiệu phổ biến nhất là vẽ được 90% lưu đồ thường gặp. Bảng dưới đây tổng hợp các ký hiệu cốt lõi:

Quy ước quan trọng: ký hiệu hình thoi (Decision) luôn có ít nhất hai mũi tên đi ra, mỗi mũi tên gắn nhãn điều kiện (ví dụ "Có" / "Không"). Đây là điểm khiến lưu đồ mạnh hơn văn bản: nó buộc người thiết kế phải liệt kê đầy đủ mọi trường hợp tại mỗi điểm rẽ nhánh.

Cách vẽ một flowchart đúng chuẩn

Vẽ lưu đồ không khó nếu bạn đi theo trình tự 5 bước dưới đây:

1. Xác định điểm bắt đầu và kết thúc. Mọi luồng đều phải có một điểm vào và ít nhất một điểm ra. Dùng hình bầu dục cho cả hai.
2. Liệt kê các bước xử lý theo trình tự. Viết ra từng hành động chính, mỗi hành động là một hình chữ nhật, sắp xếp từ trên xuống dưới hoặc trái sang phải.
3. Chèn các điểm quyết định. Tại mỗi chỗ cần "nếu... thì...", đặt một hình thoi và vẽ các nhánh tương ứng với từng đáp án.
4. Nối các bước bằng mũi tên. Đảm bảo dòng chảy đi một chiều, rõ ràng, không có mũi tên cụt (mũi tên không dẫn tới đâu).
5. Rà soát và kiểm thử. Đi theo từng nhánh từ đầu đến cuối để chắc chắn không có nhánh nào bị bỏ rơi hoặc lặp vô hạn.

Một số nguyên tắc giúp lưu đồ dễ đọc: giữ dòng chảy chính theo một hướng nhất quán (thường là từ trên xuống), tránh để các mũi tên cắt chéo nhau, và đặt tên bước ngắn gọn bằng động từ. Nếu một lưu đồ phình to quá một trang, hãy tách thành các lưu đồ con và dùng ký hiệu Connector để liên kết.

Nguyên tắc vẽ flowchart áp dụng rất gần với cách chuẩn hóa quy trình vận hành. Nếu bạn đang xây dựng tài liệu quy trình cho doanh nghiệp, hãy tham khảo thêm bài SOP là gì để hiểu cách flowchart trở thành một phần của bộ quy trình chuẩn.

Ứng dụng flowchart trong tổng đài AI và callbot

Đây là phần thực tế nhất với doanh nghiệp vận hành tổng đài. Trong lĩnh vực tổng đài AI, callbot và IVR, flowchart không phải thứ trang trí - nó là bản thiết kế bắt buộc trước khi triển khai. Có ba ứng dụng chính:

Vẽ luồng quy trình kinh doanh

Trước khi tự động hóa, doanh nghiệp cần mô tả rõ quy trình hiện tại. Ví dụ luồng xử lý đơn hàng, luồng tiếp nhận khiếu nại hay luồng quy trình bán hàng đều nên được vẽ thành lưu đồ để xác định đâu là bước có thể giao cho callbot, đâu là bước cần người thật.

Thiết kế kịch bản gọi cho callbot

Một callbot không "tự nghĩ" - nó chạy theo kịch bản đã định. Kịch bản đó về bản chất là một flowchart: bot nói gì, khách trả lời thế nào, bot rẽ nhánh ra sao. Lưu đồ giúp đội ngũ nhìn thấy mọi tình huống hội thoại và bịt các "lỗ hổng" trước khi bot lên sóng. Xem chi tiết cách làm trong bài thiết kế kịch bản callbot và kịch bản telesale.

Dựng cây IVR (menu phím)

Cây IVR chính là một flowchart dạng cây: gốc là lời chào, các nhánh là lựa chọn phím, lá là điểm chuyển tới nhân viên hoặc callbot. Vẽ IVR thành lưu đồ giúp tránh tình trạng menu rối, khách bấm lòng vòng không tới được nơi cần. Tìm hiểu thêm về IVR là gì để dựng cây menu hiệu quả.

Ví dụ: lưu đồ luồng cuộc gọi tổng đài

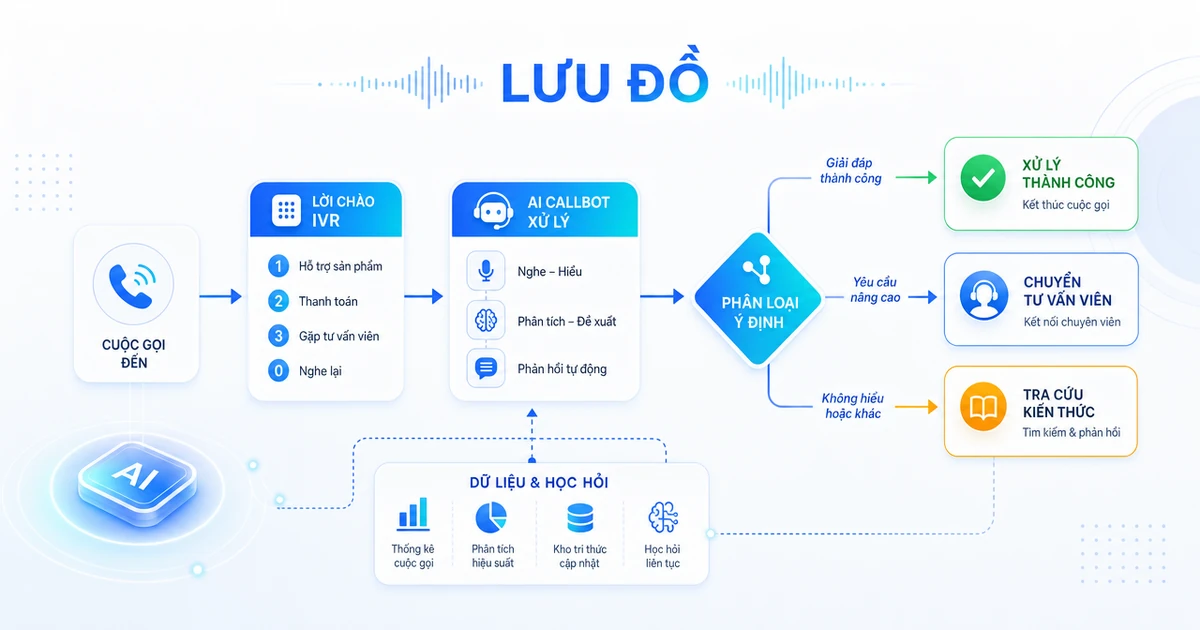

Để dễ hình dung, dưới đây là mô tả một lưu đồ luồng cuộc gọi vào (call-in) điển hình của một tổng đài AI có tích hợp callbot:

1. (Bắt đầu) Khách hàng gọi vào số tổng đài.
2. (Xử lý) Hệ thống phát lời chào và menu IVR: "Nhấn 1 gặp bán hàng, nhấn 2 gặp hỗ trợ kỹ thuật".
3. (Quyết định) Khách có bấm phím trong 10 giây không? → Nếu Không, chuyển về callbot hỏi lại nhu cầu. → Nếu Có, đi tiếp theo phím đã chọn.
4. (Quyết định) Nhu cầu có nằm trong nhóm callbot xử lý được không (tra cứu đơn, kiểm tra lịch hẹn)? → Nếu Có, callbot trả lời tự động. → Nếu Không, đẩy vào hàng đợi gặp nhân viên.
5. (Quyết định) Có nhân viên rảnh không? → Nếu Có, kết nối cuộc gọi. → Nếu Không, giữ máy hoặc đề nghị gọi lại.
6. (Xử lý) Ghi log cuộc gọi, cập nhật CRM.
7. (Kết thúc) Kết thúc cuộc gọi.

Tác động thực tế của việc thiết kế luồng này bằng flowchart: theo ước tính từ kinh nghiệm triển khai tổng đài AI tại Việt Nam, một cây IVR/luồng gọi được vẽ rõ ràng và tối ưu có thể giúp tỷ lệ khách tự phục vụ thành công (không cần gặp nhân viên) tăng đáng kể, qua đó giảm tải cho đội CSKH. Con số cụ thể thay đổi theo ngành và độ phức tạp menu, nên đây là ước tính tham khảo chứ không phải cam kết tuyệt đối.

Bạn có thể xem cách nền tảng callbot AI và tổng đài ảo hiện thực hóa những luồng này thành cấu hình chạy thật, và tham khảo bảng giá để ước lượng chi phí triển khai.

Công cụ vẽ flowchart phổ biến

Bạn có thể vẽ lưu đồ bằng nhiều công cụ, từ miễn phí đến chuyên nghiệp:

Lời khuyên thực tế: với người mới, hãy bắt đầu bằng Draw.io vì nó miễn phí, không cần cài đặt và có sẵn đầy đủ ký hiệu chuẩn. Khi cần phối hợp nhóm hoặc lưu phiên bản, mới cân nhắc lên công cụ trả phí.

So sánh flowchart với các cách mô tả quy trình khác

Flowchart không phải lựa chọn duy nhất để mô tả quy trình. Bảng so sánh dưới đây giúp bạn chọn đúng công cụ:

Với phần lớn nhu cầu thiết kế kịch bản gọi và cây IVR cho tổng đài, flowchart là điểm cân bằng tốt nhất giữa độ trực quan và độ chi tiết. Bạn có thể tham khảo thêm cách các giải pháp được so sánh để chọn nền tảng phù hợp.

Câu hỏi thường gặp

Flowchart và lưu đồ có phải là một không? Đúng. "Lưu đồ" và "sơ đồ khối" là tên tiếng Việt của flowchart. Cả ba thuật ngữ chỉ cùng một thứ: sơ đồ dùng ký hiệu hình học chuẩn để mô tả các bước của một quy trình hoặc thuật toán theo trình tự logic và hướng dòng chảy.

Ký hiệu hình thoi trong flowchart dùng để làm gì? Hình thoi là ký hiệu quyết định (Decision), dùng tại mọi điểm cần rẽ nhánh kiểu "nếu... thì...". Nó luôn có ít nhất hai mũi tên đi ra, mỗi mũi tên gắn nhãn một đáp án như "Có" hoặc "Không", giúp liệt kê đầy đủ các trường hợp.

Vẽ flowchart cho kịch bản callbot khác gì lưu đồ thường? Về ký hiệu thì giống nhau, nhưng kịch bản callbot tập trung vào hội thoại: mỗi bước là một lời thoại của bot, mỗi điểm quyết định là một câu trả lời của khách. Lưu đồ giúp bịt kín mọi nhánh hội thoại trước khi bot vận hành thật, tránh tình huống bot "đứng hình".

Nên dùng công cụ nào để vẽ flowchart cho người mới? Người mới nên bắt đầu với Draw.io (diagrams.net) vì miễn phí, chạy trên trình duyệt, không cần cài đặt và có sẵn bộ ký hiệu chuẩn. Khi cần cộng tác nhóm hoặc lưu nhiều phiên bản, có thể nâng cấp lên Lucidchart hoặc Microsoft Visio.

Flowchart có giúp gì cho việc triển khai tổng đài AI không? Có, rất nhiều. Flowchart là bản thiết kế bắt buộc để dựng luồng cuộc gọi, kịch bản callbot và cây IVR. Vẽ luồng rõ ràng trước khi cấu hình giúp giảm lỗi vận hành, tránh menu rối và tăng tỷ lệ khách tự phục vụ thành công.

Kết luận

Flowchart (lưu đồ) là một công cụ đơn giản nhưng mạnh mẽ: chỉ với vài ký hiệu hình học chuẩn, bạn có thể biến một quy trình phức tạp thành bản đồ ai cũng đọc được. Nắm vững 6 ký hiệu cơ bản và quy trình 5 bước vẽ lưu đồ, bạn đã đủ sức mô tả gần như mọi luồng công việc.

Trong lĩnh vực tổng đài AI, flowchart là bước khởi đầu không thể thiếu để thiết kế luồng cuộc gọi, kịch bản callbot và cây IVR chạy hiệu quả. Hãy bắt đầu bằng cách vẽ lưu đồ luồng cuộc gọi hiện tại của doanh nghiệp bạn, rồi xem callbot AI và tổng đài ảo của Tổng Đài AI có thể hiện thực hóa luồng đó thành hệ thống tự động hóa thật như thế nào.
